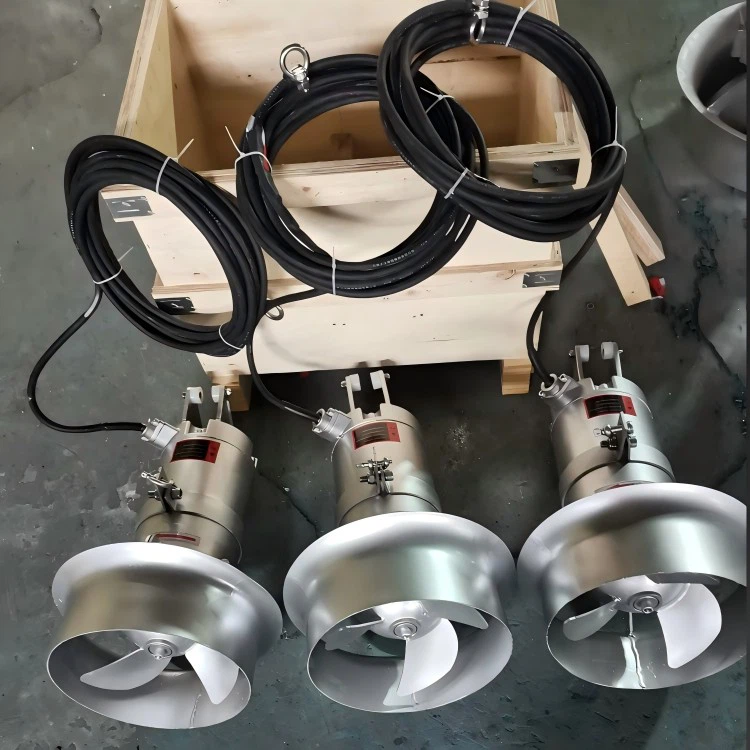

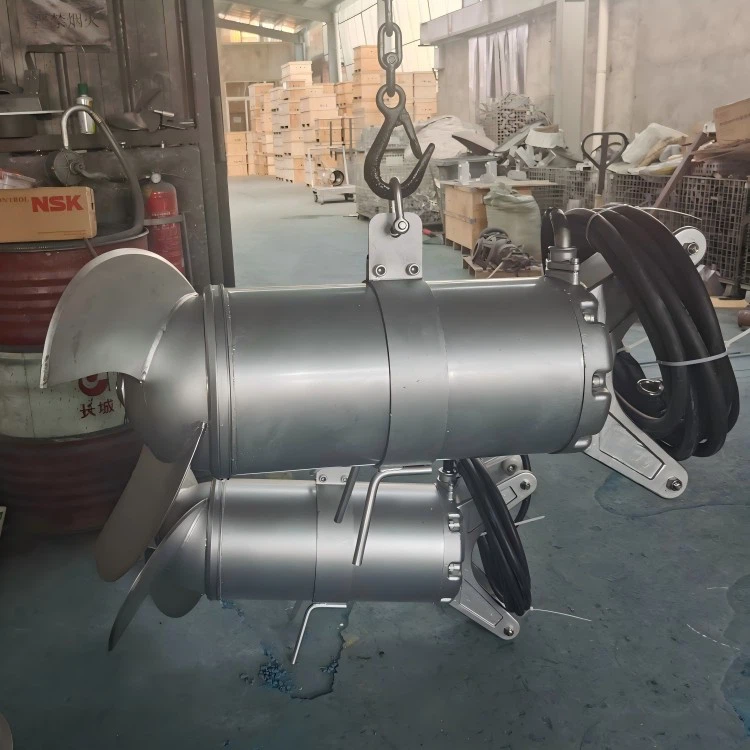

Mélangeur agitateur submersible

Mélangeur agitateur submersiblegénère un débit d'eau continu, assurant un contact suffisant entre les matières en suspension, les boues activées et le substrat dans les eaux usées. Cela évite que les boues ne se déposent au fond de la cuve, garantissant ainsi des réactions biochimiques efficaces.

Dans les réservoirs d'aération, ils modifient la trajectoire ascendante des bulles d'air, augmentant la « profondeur de transfert d'oxygène » et améliorant considérablement l'efficacité du transfert d'oxygène tout en réduisant la consommation d'énergie.

Le mélangeur agitateur submersible diffère considérablement des méthodes de mélange traditionnelles à plusieurs égards, principalement par son environnement de travail, sa conception structurelle et son efficacité énergétique.

Environnement et méthode de travail:

Le mélangeur agitateur submersible est spécialement conçu pour les environnements sous-marins et peut fonctionner immergé dans des liquides (tels que les eaux usées et les boues) pendant de longues périodes. En faisant tourner sa turbine, il génère directement des jets qui mélangent les matériaux sous l'eau, réalisant la propulsion, empêchant la sédimentation et favorisant le transfert de masse. Les méthodes de mélange traditionnelles fonctionnent généralement sur terre ou dans des conteneurs, le corps principal de l'équipement étant au-dessus de la surface du liquide. Les matériaux sont mélangés dans des conteneurs ouverts ou fermés à l'aide d'agitateurs, ce qui les rend impropres aux opérations sous-marines.

Caractéristiques structurelles et de conception:

Nos mélangeurs submersibles présentent une conception compacte, étanche et résistante à la corrosion-. Les composants clés (tels que les moteurs et les câbles) ont des indices de protection élevés (par exemple, IP68) et sont équipés de lames en flèche vers l'arrière qui empêchent les enchevêtrements et assurent un auto-nettoyage. De plus, ils comprennent plusieurs dispositifs d'étanchéité et de protection (tels que des capteurs de fuite et une protection contre la surchauffe) pour garantir un fonctionnement sûr et stable dans des environnements sous-marins difficiles. Les équipements de mélange traditionnels ont des structures relativement diverses mais n’ont généralement pas besoin de résister aux conditions difficiles de haute pression sous-marine et de corrosion.

Efficacité énergétique et intelligence:

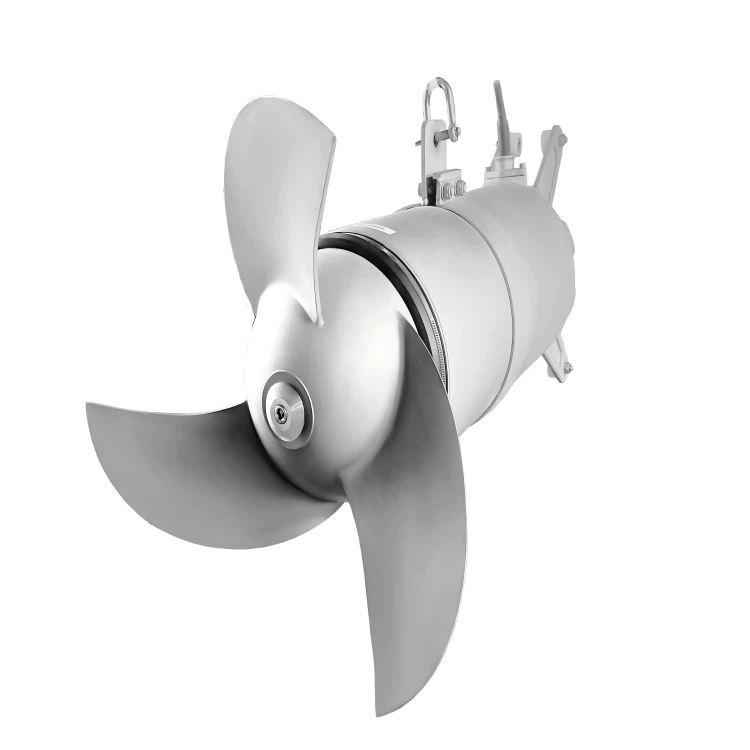

Nos modèles-économes en énergie offrent des économies d'énergie significatives de 30 à 50 % et peuvent être équipés d'un système de contrôle intelligent pour ajuster automatiquement la puissance. L'efficacité énergétique des méthodes de mélange traditionnelles varie en fonction du type d'équipement, et leur niveau d'intelligence est relativement faible, reposant souvent sur des réglages manuels.

Le principe de fonctionnement de base repose sur l'effet synergique du moteur et de la roue : le moteur entraîne la roue à tourner à grande vitesse, générant un puissant débit d'eau qui provoque une spirale de l'eau dans la direction axiale, formant une force motrice axiale, tandis que la force centrifuge génère un jet tourbillonnant.

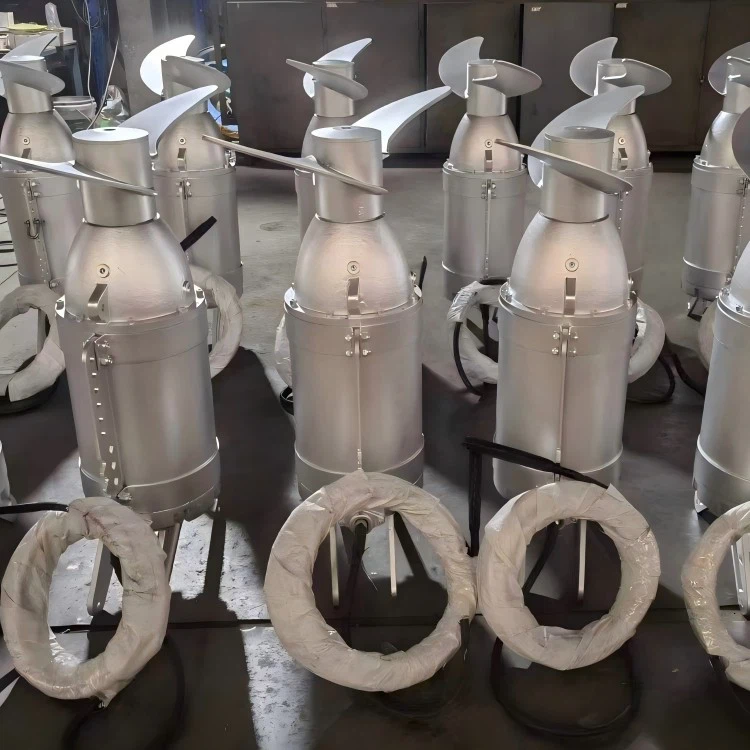

Très efficace et-économe en énergie : Utilisant une structure à entraînement direct-ou une conception de turbine à faible-vitesse et à grande-turbine, il génère un débit d'eau important à faible puissance, permettant ainsi un mélange et une propulsion efficaces. Nos mélangeurs-économes en énergie sont plus de 30 % plus économes en énergie-que les équipements traditionnels.

Très adaptable: Convient aux environnements avec une qualité d'eau, une température (jusqu'à 40 degrés), une profondeur (généralement ne dépassant pas 20 mètres) et un pH (5–9) variables. Il est largement utilisé dans les réservoirs d’aération et anaérobies pour le traitement des eaux usées municipales et industrielles.

Structure compacte, installation et maintenance faciles : L'équipement est petit et léger, avec une conception montée sur une base-ou sur un rail-, ce qui élimine le besoin d'une salle des machines dédiée et facilite une installation et une maintenance rapides au-dessus et au-dessous de l'eau.

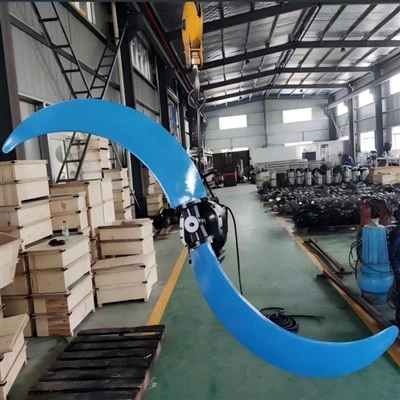

Conception anti-colmatage et-autonettoyante : Les turbines présentent souvent une conception hydraulique en flèche-vers l'arrière ou sont fabriquées en fibre de verre, en polyuréthane ou en d'autres matériaux, avec une fonction auto-nettoyante qui empêche efficacement les fibres, les boues et autres débris de s'emmêler, réduisant ainsi les temps d'arrêt pour la maintenance.

Haute fiabilité et sécurité: La classe d'isolation du moteur est F, avec un indice de protection IP68, et il est équipé de doubles garnitures mécaniques.

Efficacité du traitement améliorée: Lorsqu'il est utilisé conjointement avec un système d'aération, il améliore l'efficacité du transfert d'oxygène, augmente l'oxygénation, empêche efficacement la sédimentation des boues et renforce les processus biochimiques tels que la nitrification, la dénitrification et l'élimination du phosphore.

Traitement des eaux usées municipales: Principalement utilisé dans diverses unités de traitement des usines de traitement des eaux usées.

Réservoir d'aération : L'équipement de mélange à grande vitesse-fonctionne en conjonction avec le système d'aération pour améliorer la circulation de la liqueur mélangée, prévenir les conditions anoxiques localisées et améliorer l'efficacité du traitement microbien.

Réservoir anaérobie : Les équipements à faible-vitesse et flux plug-générent un faible débit tangentiel, maintenant la suspension des boues, garantissant l'activité bactérienne anaérobie et favorisant la nitrification, la dénitrification et l'élimination du phosphore.

Décanteur secondaire et zone de retour : Les équipements à faible-vitesse et flux plug-créent un champ d'écoulement directionnel pour empêcher le dépôt de boues et réduire la consommation d'énergie dans le système de retour.

Réservoir d'épaississement des boues : Maintient une concentration uniforme des boues grâce à une structure de turbine à faible-vitesse et à grande-, empêchant l'agglomération du fond.

Traitement des eaux usées industrielles: Pour les eaux usées industrielles complexes, les mélangeurs submersibles nécessitent souvent des conceptions personnalisées.

Réservoir d'égalisation: Utilisé pour une homogénéisation rapide des eaux usées avec des concentrations variables, empêchant la décantation des matières en suspension et des fibres.

Réacteur anaérobie: Maintient la suspension des boues pour assurer l’efficacité du traitement anaérobie.

Traitement médiatique spécial : Pour les eaux usées industrielles hautement corrosives à haute teneur en solides, l'équipement doit être fabriqué à partir de matériaux-résistants à la corrosion et à haute-résistance.

Traitement du milieu aquatique et restauration écologique: Dans les rivières, les lacs et les plans d'eau paysagers, des mélangeurs submersibles sont utilisés pour améliorer le débit de l'eau.

Stratification de rupture d'eau: Augmente la teneur en oxygène dissous dans les plans d'eau.

Inhiber l'accumulation d'algues et de sédiments: Réduit l’enrichissement en nutriments grâce à une perturbation continue du débit d’eau.

Construire un flux de circulation global : Améliore la stabilité de la qualité de l'eau et la capacité d'auto-épuration des plans d'eau.

Autres applications industrielles: Les mélangeurs submersibles sont également utilisés dans les industries chimiques, agroalimentaires et autres pour mélanger et agiter les récipients de réaction, les réservoirs de stockage, les boues, etc.

Classe de protection:IP68

Scellage : Utilise une garniture mécanique à double-extrémité et est équipé d'un capteur de fuite pour garantir un fonctionnement à long-sans fuite-, même à des profondeurs d'eau allant jusqu'à 20 mètres.

Résistance à la corrosion des matériaux: Les composants clés (tels que les turbines, les boîtiers et les fixations) sont généralement fabriqués en acier inoxydable (par exemple 304 ou 316L) pour résister aux environnements corrosifs comme les eaux usées et les eaux usées industrielles, garantissant ainsi une longue durée de vie de l'équipement.

Indice d'isolation: L'isolation des enroulements du moteur est généralement de classe F, garantissant la sécurité électrique dans les environnements humides.

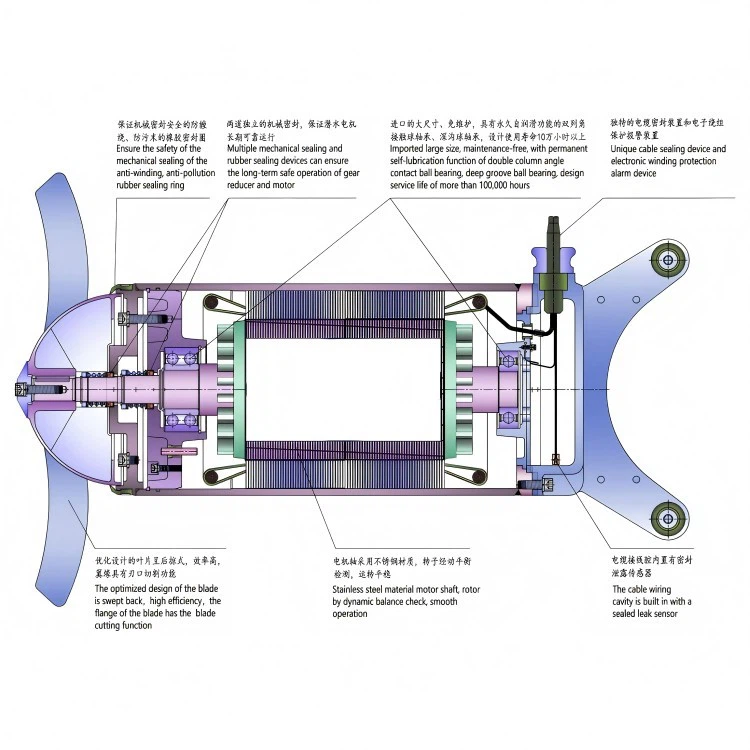

Principaux composants structurels

Moteur submersible : Conception étanche, moteur asynchrone à cage d'écureuil-, résistant à la pression sous-marine et à la corrosion.

Roue à aubes: Le composant central qui génère le débit d’eau ; sa conception (par exemple, type en flèche-vers l'arrière) et son matériau affectent directement l'efficacité du mélange et les performances anti-enroulement. Les matériaux de la turbine varient.

Système d'étanchéité: Pour empêcher l'eau de s'infiltrer dans le moteur, une double garniture mécanique est généralement utilisée. La surface d'étanchéité est en carbure de silicium, offrant une résistance à l'usure et des performances d'étanchéité extrêmement élevées, avec une longue durée de vie (plus de 25 000 heures). Il est également équipé d'une détection de fuite et d'une protection contre la surchauffe des enroulements du moteur.

Système d'installation: Système optionnel conçu pour faciliter l’installation, la maintenance et la réparation des équipements. L'opération peut être complétée sans vider le réservoir d'eaux usées.

Autres composants: Roulements NSK importés ; les câbles sont résistants à la corrosion-et étanches.

Installation et entretien

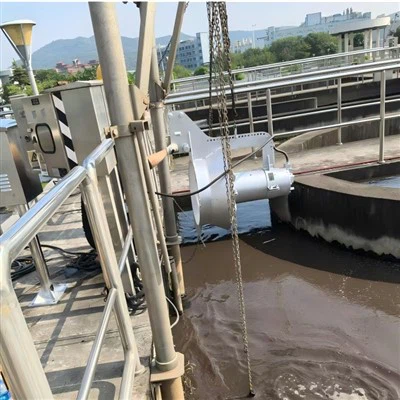

Installation de la tige de guidage: Le mélangeur est guidé verticalement de haut en bas via des tiges de guidage fixées à la paroi ou au fond de la cuve, facilitant l'entretien et supprimant le besoin de vidange.

Système d'installation I: Adapté aux profondeurs de piscine (H < 4m). Utilise une tige de guidage portative ou verticale, ne nécessitant aucun trou pré-percé-, et est fixée avec des boulons à expansion.

Système d'installation II: Adapté aux profondeurs de piscine (H > 4m). Utilise une corde de guidage au lieu d'une tige de guidage pour réduire le risque de déformation pendant le transport. Nécessite une fondation en béton ou une base en structure d'acier au fond de la piscine.

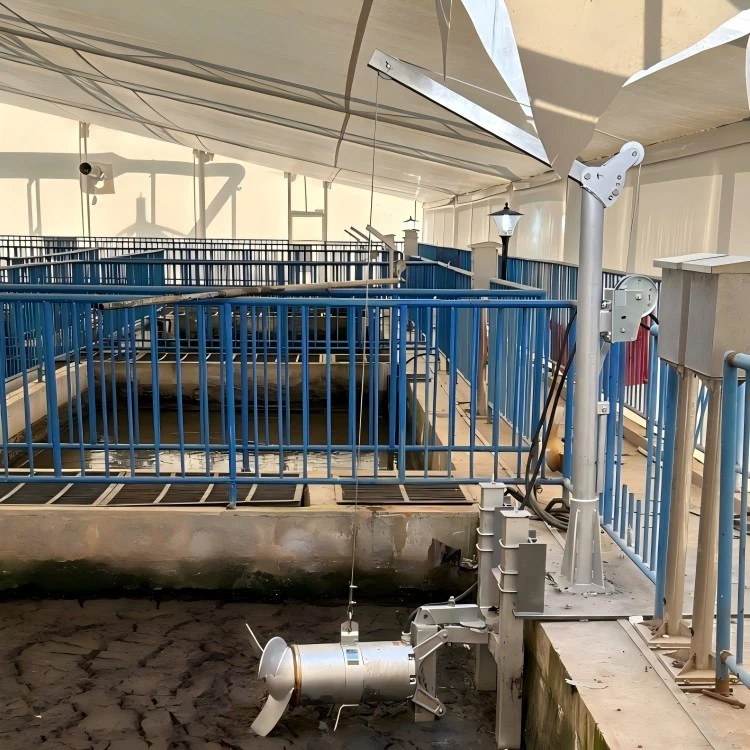

Système d'installation III : combine une tige de guidage de type-palan à manivelle-, prenant en charge la rotation horizontale. Convient aux piscines profondes ou aux structures complexes.

Installation en porte-à-faux: Fixe le petit mitigeur sur une poutre en porte-à-faux, qui est fixée ou boulonnée à la paroi de la piscine. La longueur de la tige de guidage ne dépasse généralement pas 3 m. Convient aux piscines peu profondes avec un espace limité.

Installation au sol (base/ancrée): Le mitigeur est fixé sur un socle et immergé au fond de la piscine. Couramment utilisé dans les piscines ou les étangs moins profonds, ne nécessitant aucune structure de support complexe.

Avant l'installation: Vérifier le modèle de l'équipement, l'étanchéité des câbles et la planéité du fond de la piscine. Lors de l'installation, assurez-vous que le câble est solidement fixé pour éviter de s'emmêler avec la turbine.

Nous fournissons des instructions d'installation et de fonctionnement détaillées et enverrons le manuel d'instructions au client dans les meilleurs délais.

Services personnalisés

Personnalisation du modèle et des spécifications: Nous sélectionnons ou concevons des modèles appropriés en fonction de paramètres tels que la taille du réservoir, la profondeur de l'eau et les caractéristiques du milieu (par exemple, viscosité, densité, teneur en matières solides). Par exemple, le diamètre de la turbine (par exemple 260 mm, 400 mm, 620 mm), la vitesse (par exemple 740 tr/min, 980 tr/min) et la puissance (de 0,85 kW à 100 kW) des mélangeurs submersibles de la série QJB peuvent être ajustés selon les besoins.

Personnalisation des matériaux: Les composants centraux (par exemple, la roue, le boîtier) peuvent être fabriqués en acier inoxydable 304 ou 316L pour résister aux environnements d'eaux usées industrielles hautement corrosifs.

Personnalisation des modules fonctionnels: Des guides de débit en option peuvent être ajoutés pour optimiser la direction du débit d'eau, ou un système de contrôle intelligent intégré peut être mis en œuvre pour fournir des fonctions telles que la surveillance à distance, la protection contre la surchauffe et les alarmes de fuite.

Personnalisation de la méthode d'installation: Nous proposons différents systèmes d'installation pour s'adapter à diverses structures de réservoirs (par exemple, bassins de sédimentation à flux radial, bassins d'égalisation).

Services de soutien technique

Sélection: Nous utilisons le CFD (Computational Fluid Dynamics) pour la sélection des équipements.

Conseils d'installation sur-site: Nous fournissons des dessins d'installation et des spécifications techniques pour garantir une bonne immersion dans l'eau, une installation sécurisée et des connexions électriques de l'équipement.

Maintenance après-vente: Cela comprend un an de fourniture gratuite de pièces de rechange (telles que des garnitures mécaniques et des roulements) et une assistance au dépannage.

Standard: GB/T 33566-2017

Processus de test en usine: L'évaluation de la qualité professionnelle comprend généralement les étapes suivantes pour garantir que l'équipement est conforme à la norme :

Examen des documents: Vérifiez le certificat de conformité de l'usine, le manuel d'instructions et d'autres documents pour vous assurer que les paramètres sont conformes aux exigences.

Apparence et inspection statique: Inspectez la turbine, les câbles et le boîtier pour déceler tout défaut ; utilisez des pieds à coulisse, des mégohmmètres et d'autres outils pour mesurer les dimensions, la résistance d'isolation et d'autres mesures pertinentes.

Tests de performances dynamiques:

Aucune-opération de charge: Vérifiez les bruits anormaux, assurez-vous que la vitesse et le courant sont normaux et surveillez la température des roulements.

Test de charge: À l'aide d'une plate-forme de test, l'équipement sera testé dans un réservoir d'eaux usées avant de quitter l'usine pour mesurer la vitesse d'agitation, le courant, la tension et d'autres données afin de garantir la qualité du produit. Un rapport de test peut être délivré.
