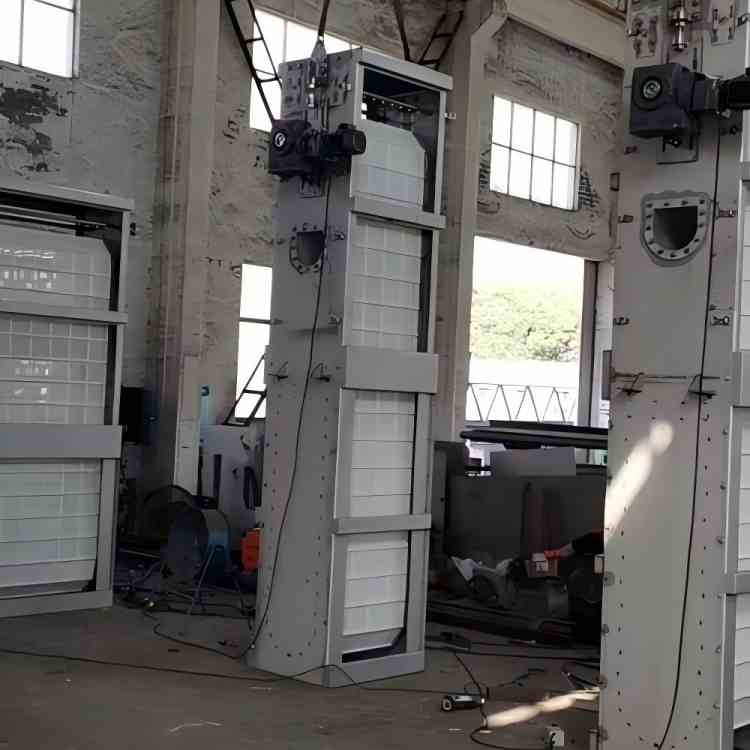

Écran de la barre d'étape

Le tamis à barres STP se compose principalement des composants suivants : le dispositif d'entraînement, le châssis, la chaîne de traction, les plaques grillagées avec marches de levage, le système de rinçage et le système de commande électronique. Le moteur d'entraînement est installé sur l'arbre principal à l'avant du châssis. Entraînées par la chaîne de transmission, les plaques grillagées des deux côtés soulèvent et éliminent la saleté emprisonnée sur toute leur longueur, de bas en haut. En atteignant la partie supérieure, grâce à l'action de direction du pignon et sous l'effet du dispositif de rinçage supérieur, les saletés sont automatiquement évacuées. Les boues et les eaux de lavage sont collectées dans l'auge entre les plaques grillagées des deux côtés puis évacuées de la machine par gravité.

Le dispositif d'entraînement du tamis à barres STP est situé en haut du cadre et se compose d'un réducteur-monté sur l'arbre. Des dispositifs de réglage de type à vis-sont installés à l'avant et à l'arrière du cadre pour régler la tension de la chaîne de transmission.

Le cadre du dépoussiéreur à tamis à mailles d'entrée interne est une structure rigide rectangulaire intégrale, assemblée et soudée à partir de plaques d'acier inoxydable et de profilés en acier. Il y a un trou d'entrée d'eau à l'extrémité inférieure face à l'eau. Des rails de guidage sont fournis sur les panneaux muraux avant et arrière du cadre.

Un réservoir interne de collecte des boues-est également prévu au sommet, s'étendant à l'extérieur de la machine. Le cadre est bien installé au centre de l'écran. L'espace entre les côtés du cadre et le puits de tamis forme le canal permettant à l'eau filtrée de s'écouler. Des déflecteurs de dérivation sont disposés des deux côtés de l'extrémité du cadre faisant face à l'eau pour empêcher les débris flottants de passer à travers tout en guidant l'écoulement. Les dispositifs de pignon de traction et de guidage de transmission sont situés dans les parties supérieure et inférieure des deux côtés du châssis.

Les plaques à mailles étagées sont en SS304. La surface du maillage présente régulièrement de petits trous qui permettent à l'eau de passer tout en interceptant les eaux usées. Les marches interceptent les plus gros débris.

La machine d'élimination des saletés à tamis à mailles d'entrée interne est équipée d'un système de rinçage à mailles fiable. Le système de rinçage à moyenne pression-démarre et s'arrête simultanément avec le tamis, éliminant efficacement la plupart des débris interceptés par les plaques grillagées. Le système de rinçage à haute-pression élimine les débris les plus tenaces et garantit que les trous des mailles restent débloqués.

Il est principalement composé du châssis principal de la machine, des plaques filtrantes, du réservoir de collecte des boues interne, du dispositif d'entraînement, du couvercle de protection, du couvercle de l'écran, du dispositif de rinçage des boues de l'écran, de la pompe à eau de rinçage moyenne/haute pression, du filtre de canalisation du dispositif de rinçage, de la canalisation de lavage à contre-courant de la pompe à l'écran, des accessoires et des vannes de connexion, du manomètre, des plaques de guidage doubles latérales, du dispositif de protection contre les surcharges, de l'armoire de commande sur site et d'autres composants.

1) Châssis et dispositif de transmission
Les dimensions structurelles du tamis fin de type plaque perforée à entrée interne-sont conçues pour répondre aux exigences spécifiées d'installation de la structure civile. Le cadre du tamis à plaques est une structure intégrale suffisamment résistante pour résister à l’impact du débit d’eau et est facile à soulever et à installer dans le canal en béton.

Les plaques d'étanchéité aux extrémités d'entrée et de sortie d'eau, ainsi que des deux côtés du tamis fin à plaque perforée d'entrée interne, s'étendent sous le haut du canal pour assurer l'étanchéité globale du tamis et faciliter le contrôle des odeurs.

Le tamis fin à plaques perforées à flux interne-se compose de plaques filtrantes entraînées en rotation continue par un moteur et placées dans un cadre fixe. Le pignon d'entraînement est fixé sur l'arbre d'entraînement, qui est entraîné par un moteur via une boîte de vitesses montée sur l'arbre-. Les eaux usées pénètrent dans le tamis fin par l'ouverture centrale et sont filtrées de l'intérieur vers l'extérieur à travers les plaques filtrantes des deux côtés. Les débris solides ne peuvent pas traverser le tamis ni déborder directement à l'arrière de l'appareil.

Lorsque les plaques filtrantes tournent continuellement, les solides déposés sur la face intérieure sont soulevés par les marches des plaques filtrantes vers la zone d'évacuation des résidus du tamis. Les solides sont ensuite lavés dans le réservoir de collecte des boues par l'eau de rinçage en haut du tamis et évacués par gravité.

Ce tamis fin est un dispositif mécanique très fiable, stable et efficace pour l'élimination et la filtration de la pollution, largement utilisé dans le traitement des eaux usées municipales, le traitement de l'approvisionnement en eau, divers traitements des eaux usées industrielles et d'autres applications de séparation solide-liquide.

Pendant le fonctionnement, l'équipement peut éliminer en continu et automatiquement les matières solides en suspension de l'eau filtrée. Il peut éliminer les débris flottants tels que le bois, les branches et les produits en plastique, ainsi que les matières en suspension comme les cheveux, les fibres et les solides mous floculants. C'est un dispositif de prétraitement idéal et efficace pour les systèmes d'approvisionnement en eau et de drainage.

Le tamis fin a été largement utilisé dans le traitement des eaux usées, le traitement de l'eau recyclée, le traitement des eaux usées industrielles, la prise d'eau dans les usines d'approvisionnement en eau, la prise d'eau industrielle dans les centrales électriques et dans d'autres domaines.

Il convient pour une utilisation dans diverses entrées d'eau contenant des débris flottants, tels que les rivières, les canaux, les puits à tamis, les stations de pompage d'eau de pluie, les stations de pompage des eaux usées, les centrales hydroélectriques, les usines d'eau, les usines de traitement des eaux usées, les centrales électriques et les aciéries. Il intercepte et élimine efficacement les solides, assure la purification préliminaire de l'eau et assure le fonctionnement normal des équipements de traitement en aval.
